Date	23/05/12 13:16:05수정됨
Name	배차계
File #1	화면_캡처_2023_05_12_123306.png (13.9 KB), Download : 2
File #2	화면_캡처_2023_05_12_145234.png (28.7 KB), Download : 2
Subject	물리문제 한개만 알려주실수 잇나요ㅠ 전기파

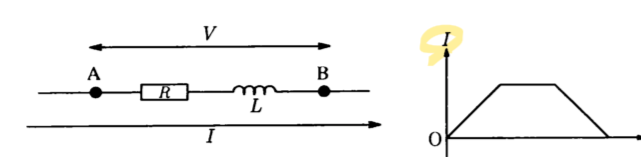

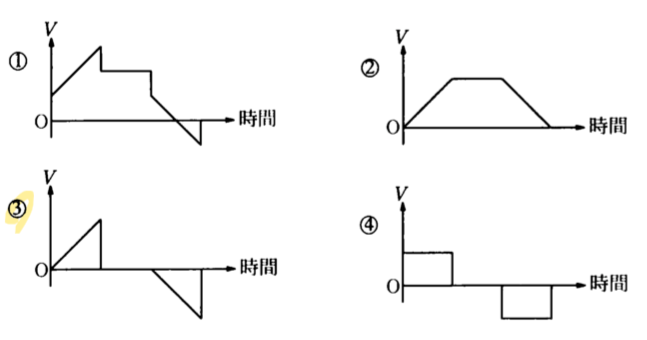

https://redtea.kr/qna/14805 왜 답이 저렇게 되는지 모르겟습니다 B점을 기준으로 하는 A점의 전위 그래프를 고르는건데... 전체전류는 그림으로 주어진대로고요 아 그리고 답이 1번이네요 제가 착각햇습니다 0 이 게시판에 등록된 배차계님의 최근 게시물 25-03-08 아토피 약 오래된거 먹어도 될까요? [2] 23-05-31 화학전지 에서 그냥 아연수용액에 아연담그는 경우 [2] 23-05-12 물리문제 한개만 알려주실수 잇나요ㅠ 전기파 [5] 23-04-20 퇴직금 계좌 전환 관련해서... [4] 23-03-04 노트북 사운드문제 [4] 23-01-25 알러지검사를 받아보려고 하는데요 [7] 23-01-04 코로나자가진단 키트 시간지나면 두줄되나요 [12] 18-10-14 치과 치아교정 질문입니다.! [1] 18-06-02 해외체류하다 입국시에 입국인정? 되는 시기 질문입니다. [4]

레디미르

23/05/12 18:42

주소복사

왜 불퍈 하게 곡선이 아니라 직선인거죠? ㅠ

pils

23/05/12 22:23

주소복사

4번 아니고요?

매뉴물있뉴

23/05/13 10:23

주소복사

4번이 되면 전류가 중간에 수평선을 그리는 그부분에서 전류가 흐를수 없게됨미다 ㅎㅎ

매뉴물있뉴

23/05/13 10:27

주소복사

중간에 코일(L)이 없다면 2번이 정답입니다. 이건 직관적으로 납득가실테니 설명따로 안하겠읍니다.
코일은 전류의 변화에 반대방향으로 저항합니다. 전류의 변화에만 저항하는 녀석이기 때문에 전류가 변하지 않는다면 그냥 도체처럼 작동합니다.
2번 그래프를 놓고 변형시키면 1번 그래프가 나옵니다. 전류가 상승하는 구간에서는 반대방향 저항이 되기때문에 전압을 평행하게 수직상승시켜서 그려주고, 전류가 하강하는 구간에서도 역시 전압을 평행하게 수직하강시켜서 그래프를 그리면 1번같은 그래프가 나옵니다.

다시갑시다

23/05/13 11:16

주소복사

매뉴물있뉴 님의 설명에 더해

R만있는 경우의 2번을 + L만있는 경우의 3번 그래프를 각각 그려서 더한다는 생각으로 접근하면 될것 같습니다.
